一、自動控制原理
自動控制是指在沒有人直接參與的情況下，利用自動控制裝置，使機器、設備或生產過程的某個工作狀態或參數自動地按照預訂的規律運行。而暖通中央空調系統在樓宇系統中屬于設計和運行較為繁雜的系統，其中涉及到不同廠商的設備要集中在一個連環的循環系統內運行，在負荷需求發生變化時，要及時調整設備運行以保證空調末端舒適度。僅通過手動操作只會帶來系統運行的不平衡和設備的不合理運行，所以就需要空調系統控制自動化來彌補這一方面。

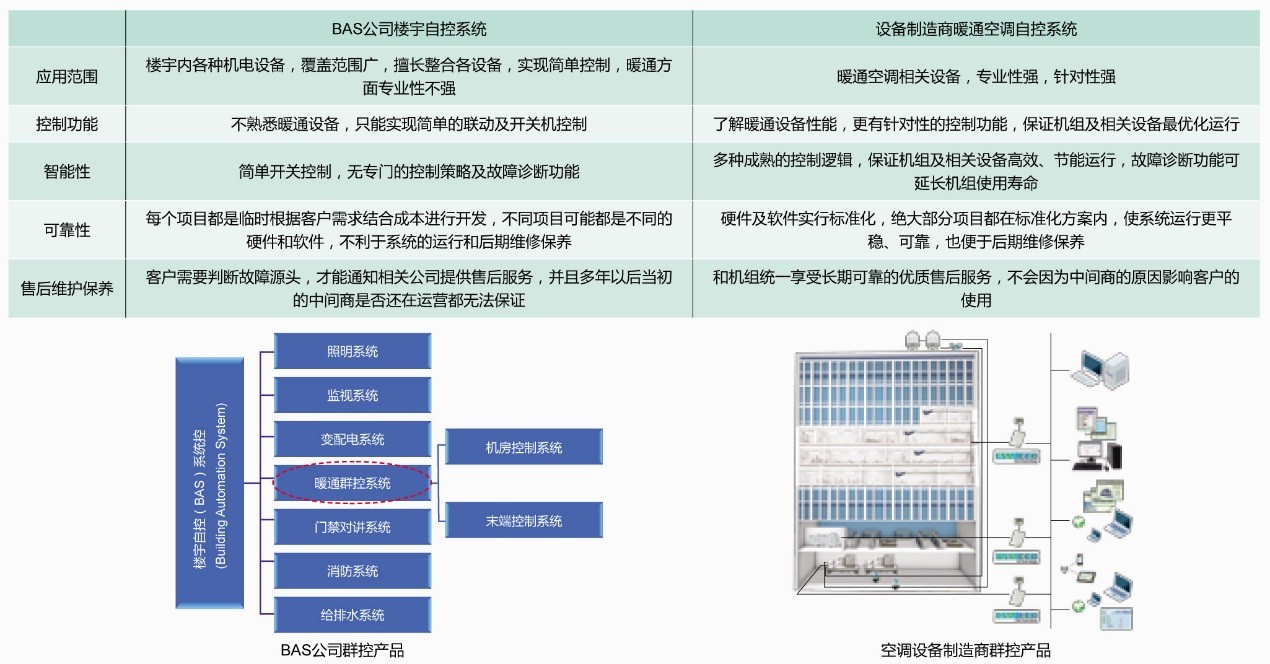

國內在上世紀90年代引入樓宇自控的概念和系統，而暖通冷機群控作為是樓宇自控系統中的一個子系統才剛剛在國內興起，目前的大多數的國內項目，冷機群控子系統基本只是簡單的邏輯連鎖控制或數據采集、監測。但是隨著大型新建公共建筑、系統節能改造項目地不斷遞增，政府和客戶也愈發對暖通系統的優化運行加以重視，功能也不將不再局限于簡單的數據采集，更加注重設備間的控制邏輯和功能。
因?yàn)榭照{(diào)自控系統有其特殊性，在調試過程中它是需要自控技術、空調技術、弱電技術、網絡技術之間的結合，所以對客戶來講，在系統前期設計、設備選型和后期操作人員水平都要求比較高，從而導致客戶在之前對空調群控的投入并不夠，不過目前相對于暖通設備耗能占整個樓宇高比例而言，從長遠考慮，客戶也開始更愿意加大對這方面的投入。
—對于常見的一次泵定流量、一次泵變流量和一二次泵變流量的水系統，對水泵、閥門、冷卻塔等設備進行集中監控，基于采集的參數進行機組加減控制、啟停順序控制，使機組的運行冷量與實際的負荷需求相匹配，提供各種控制策略，例如重置系統設置點、負荷側旁通閥控制和冷卻塔側控制等，提供給操作者方便地監控系統和故障診斷方法。
—對于熱回收系統、蓄能（冰蓄冷）系統、冷卻塔免費供冷等系統，通過自控實現閥門切換、控制進出水溫度等功能。
—實時計算系統的供冷量/供熱量，用于實時監測機房系統的性能狀況，收集系統內機組、水泵等各設備的能耗數據。
—通過標準協議，提供BAS系統集成設備的運行參數。
.....
二.怡控系統方案
麥克維爾可提供各種智能的系統控制方案以滿足不同場合的要求。先進的機組控制器，不僅能做到對單一機器的精確控制，還能做到多臺機器聯控，而且通過開放協議能和多數樓宇控制系統聯網運行。智能的末端聯網控制方案，使用網絡型溫控器，讓您輕輕松松實現對空調末端設備的掌控，運籌帷幄。精準的中央空調計費系統，智能化的計量及收費方式，實現“多用多出錢，少用少出錢”的交費目的，避免出現費用公攤不合理的收費現象。麥克維爾怡控?（ECO）系統方案，是一套面向客戶的建筑物綠色節能的解決方案，是針對暖通HVAC系統內各種設備的群控方案，助空調系統平穩、高效運行，達到真正意義上的節能。
麥克維爾怡控?（ECO）是一套面向客戶的建筑物綠色節能的解決方案，是麥克維爾針對暖通HVAC系統內各種設備的群控方案，麥克維爾憑借多年來在空調應用的經驗，并結合集中控制器和操作平臺，通過合理的邏輯控制原理，為客戶提供與麥克維爾各類空調產品相配套的高性價比的控制系統方案。
ECO (怡控)是ECOnomical(經濟節約)、Energy Control(能量控制)、ECOlogical（生態環保） 的綜合取義。針對暖通HVAC系統內各運行設備，又可分為CVM ECO (機組遠程管理)，CSM ECO（機房系統管理），ASMECO（風柜系統管理），F(xiàn)SM ECO（風機盤管系統管理），ASMcompact（風柜系統管理精簡版）等不同的子系統。
CSM (Chiller System Manager)是針對冷水機組系統群控的解決方案，實現系統內各設備自動化節能運行，為客戶省去設備操控和數據記錄的人力，更加方便及時地掌控機房信息。
■ 提供遠程/WEB版HMI操作界面，或圖形化McQuayWeb用戶操作界面
相比CSM方案（提供系統自動化操作機組系統管理），CVM方案提供一套舒適的手動操作，而指定的節能控制算法和輔設的控制將不含其中，由操作人員來進行控制。之后我們確信客戶會覺得帶系統自動運行的CSM方案將會是更好的選擇。
■ 預置了與多種麥克維爾機組
（WSC/WDC/PFS/WHS/WMC/MCS/MHS/WPS）的Modbus協議通訊
■McQuayWeb用戶圖形化操作界面(支持中文/英文)
相比CSM方案（提供系統自動化操作機組系統管理），ASM方案可提供一整套ASM（AHUSystem Manager） 風柜管理系統，可應用于從1到9臺AHU設備的管理項目，針對數量更大的AHU機組群控項目，ASM可以進行模塊化的組合。
■ McQuayWeb用戶圖形化操作界面(支持中文/英文)
四、計費系統
中央空調的發明，既為人們創造了舒適的環境，同時也消耗了大量的能源。隨著社會的發展、資源的日益短缺，人們?cè)絹?lái)越意識到節約能源及智能控制的重要性，但傳統按面積收費的方式及分散控制，并沒有實現節能及人性化管理，并且造成用戶與管理部門之間的矛盾糾紛，在這種情況下，一種糅合空調科技、計量技術及智能控制的系統方案—風機盤管FSM怡控?系統方案—應運而生。
中央空調計費系統是一種智能化的計量及收費方式。通過使用能量表或時間型計費溫控器來準確計量用戶使用的制冷或制熱能量，計算并顯示累計能量值，同時通過通訊方式傳輸給物業管理公司或收費部門的計算機。由計算機自動計算出每個用戶使用能量的多少及所對應的費用，并自動打印出收費單據。用戶根據此單據向物業或相關部門繳費，實現“多用多出錢，少用少出錢”的交費目的，避免出現費用公攤不合理的收費現象。

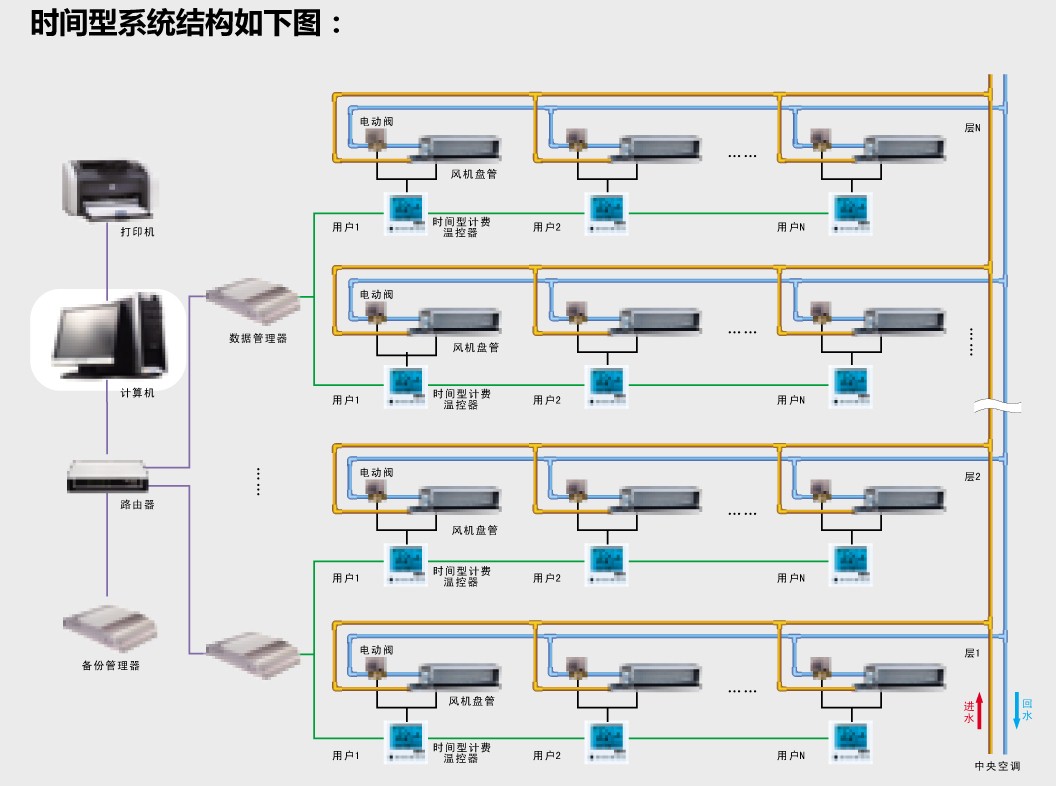

通過時間型網絡溫控器檢測風機盤管閥門的開啟時間和開啟時間段內風機盤管各風速（高、中、低檔）的運行情況，累計每個風機盤管及每戶的使用時間當量，計算出每個用戶的能量消耗。

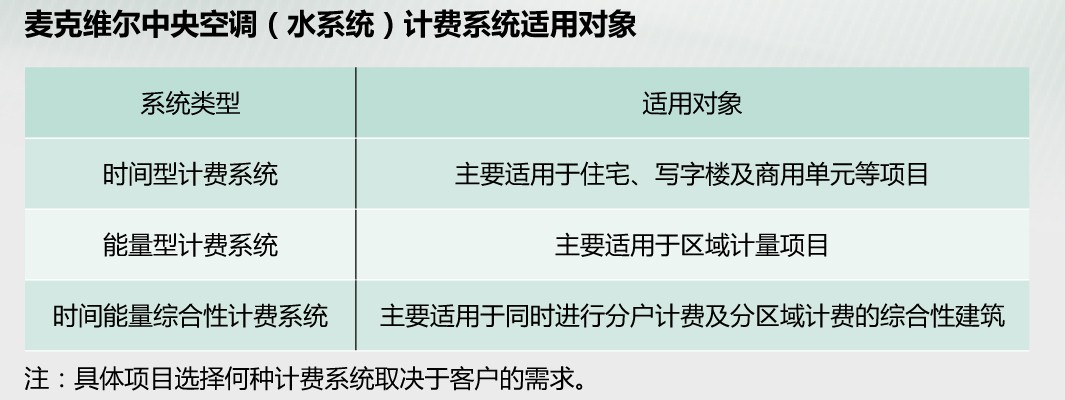

麥克維爾中央空調（水系統）計費系統—能量型

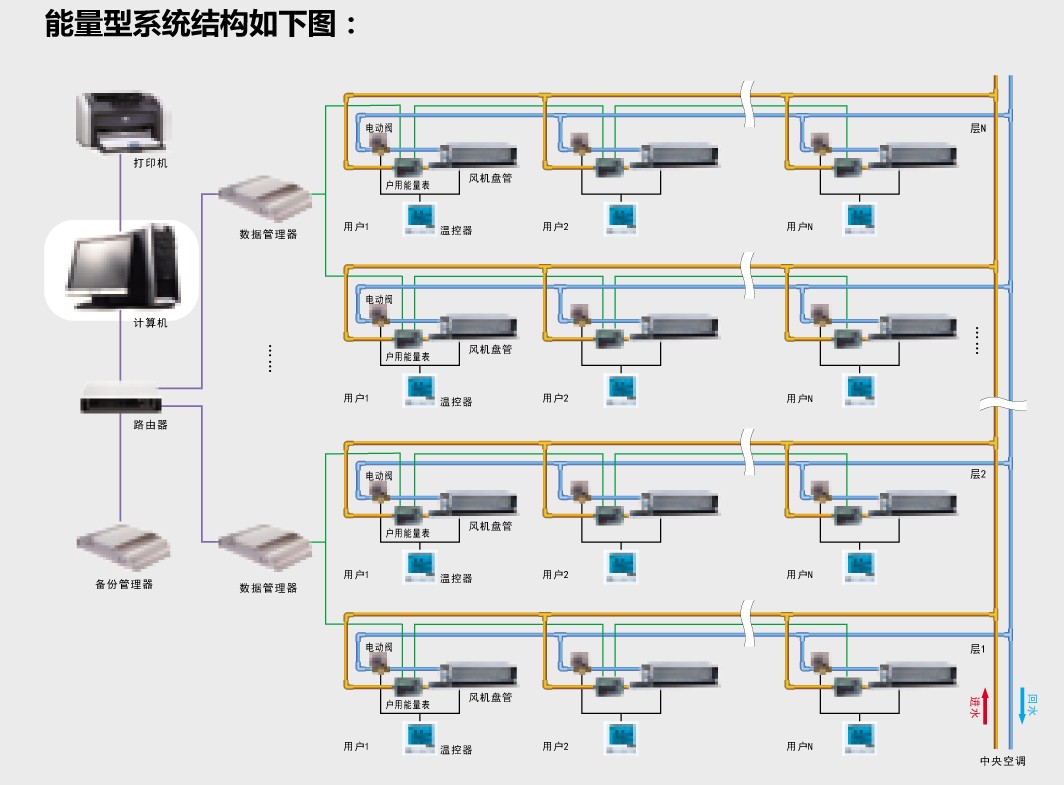

能量型中央空調計費系統，通過使用戶用能量表測量用戶末端進水溫度和回水溫度以及流量，依據熱力學原理，計算出用戶消耗的的冷量或者熱量能量值，以此作為用戶費用的分?jǐn)傄罁?jù)。
時間能量綜合型中央空調計費系統，它綜合了能量型和時間型的優點，能實現區域獨立計費的要求。系統劃分為多個區域，每個區域用能量表進行區域計量，并按照能量型對區域進行計費。在每個區域內部，則采用時間型計量方式。計算每個用戶末端的當量時間，并根據此當量來分?jǐn)偞藚^(qū)域的費用。

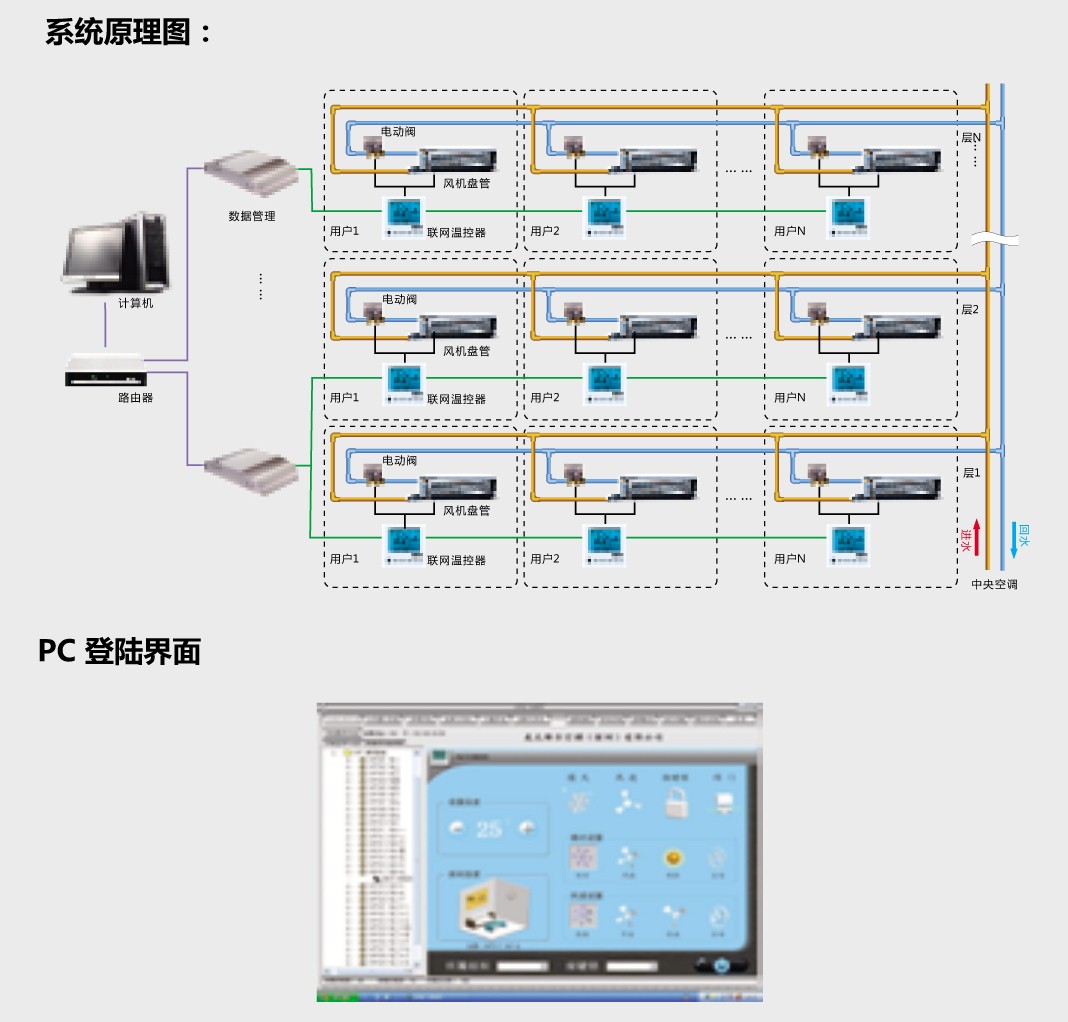

聯網控制系統是對建筑內所有空調末端設備采用計算機控制技術進行全面有效的監控和管理，確保建筑內所有空調末端設備處于高效節能、安全可靠的運行狀態，從而更好地發揮建筑物的潛能。
五.系統特點
■ 集成監控管理—能對風機盤管、風柜進行本地及遠程異地集中監控、分析、維護和節能、智能管理。
■ 用戶權限管理—能對不同的用戶分配不同的操作權限。
■ 群體控制功能—靈活的群體控制方案可滿足用戶所有的控制要求。
■ 定時控制功能—靈活的定時控制方案可滿足用戶所有的控制要求。
■ 故障查詢功能—可對設備歷史故障進行查詢，并可直接打印或?qū)С鲈O(shè)備故障信息。
■ 自動備份功能—系統可自動定時備份數據，并可根據備份的數據快速恢復數據。
■ 實時監控功能—豐富的監控畫面（列表式、彩色圖形）可供用戶自己選擇，人機畫面友好（3D 效果），形象逼真、立體感強。
ASMcompact ECO & FSM ECO 標準化方案能實現以下功能：
■McQuayWeb用戶圖形化操作界面(支持中文/英文)。
麥克維爾“機電一體化”控制柜

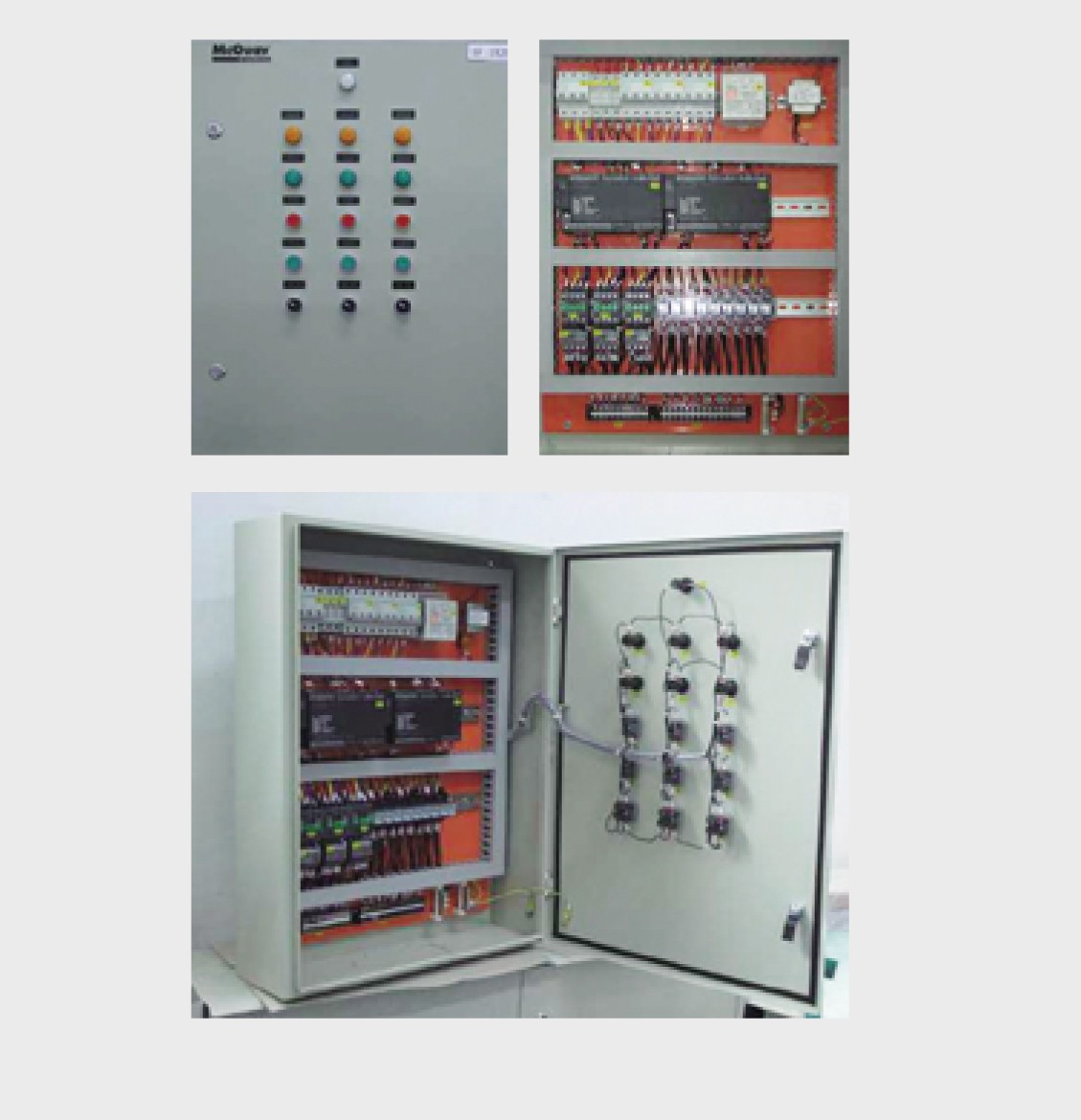

麥克維爾先進的AHU控制柜，立足于集團一百多年的空調研發制造技術，結合專業的控制理念打造而成。AHU控制柜分本地/遠程啟動柜、PID控制柜、恒溫恒溫多功能控制柜三種，主要針對麥克維爾MSW\MDW\MDM等機組進行控制，AHU控制柜對安裝方而言接線簡單，安裝方便。對用戶而言，則控制簡單，維護方便。
該啟動柜主要用于控制風機的啟停，可與麥克維爾的MSW等配合使用，本地啟動/遠程啟動可選。
該控制柜不僅能控制風機的啟停，還能控制一個比例積分閥，可與麥克維爾的MDW等配合使用。
該控制柜可以控制風機的啟停，比例積分閥，加濕器，電加熱，檢測溫度，檢測壓差開關等。可與麥克維爾的MDM等配合使用。控制器采用麥克維爾自主研發的DDC模塊，根據被控風柜的點位多少（復雜程度），可擴展從模塊，一個DDC主模塊可擴展7個從模塊。根據項目復雜程度及風柜安裝位置，可以一個控制柜拖動多臺風柜。
六.智能控制系統
麥克維爾智能控制系統軟件HVACSMART是一款由麥克維爾自主研發的暖通空調系統控制軟件。該軟件將中央空調計費和末端設備聯網控制結合起來，方便了物業管理部門對用戶空調使用情況的了解和掌控。
顯示每一層的房間單元，當鼠標指向要查詢的單元時，實時顯示設備的位置和狀態。
麥克維爾Smart commander集中監控軟件，是麥克維爾專門為用戶研發的實現對機組進行監視與控制的軟件系統。通過電腦安裝軟件包，監控系統最多可監控1024臺室內機，系統控制功能強大、監控界面形象美觀，控制智能便利，操作簡單，管理輕松，是大型、高端建筑的理想控制方案。集中監控軟件適用于多款機型，包括麥克維爾多聯機（風冷多聯，水冷多聯）、水源熱泵（分體式，整體式）、商用分體機（暗裝吊頂式，天花嵌入式，明裝吊頂/座地式）、風冷冷風/（熱泵）高靜壓管道機，為廣大用戶提供靈活簡便的集中控制方案。
